商品條形碼設計規范

條形碼理論上是標識商品身份的唯一代碼，具有全球唯一性。

根據GB/12904-2008(商品條碼_零售商品編碼與條碼表示)使用標準規范，我國條形碼有13位（EAN-13)與8位（EAN-8）兩種，在單獨的、不可再分的獨立包裝的零售商品，其條形碼編制位13位代碼。

EAN-13條碼

EAN-8條碼

只有當13位代碼的條碼符號的印刷面積超過商品標簽最大面面積的四分一或者全部可印刷面積的八分一時；當商品標簽的最大面面積小于40cm2或者全部可印刷面積小于80cm2時；產品本身是直徑小于3cmm的圓柱體時，有以上情況任意一種，可以申請8位代碼。

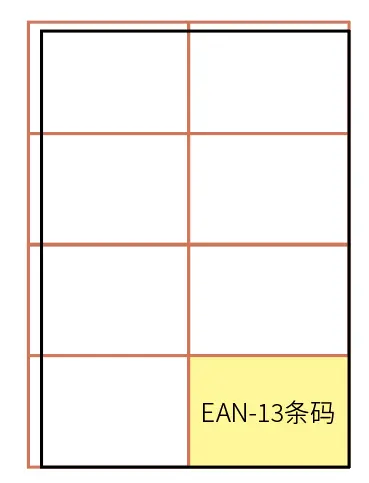

商品標簽最大面面積的1/4

可印刷面積的1/8

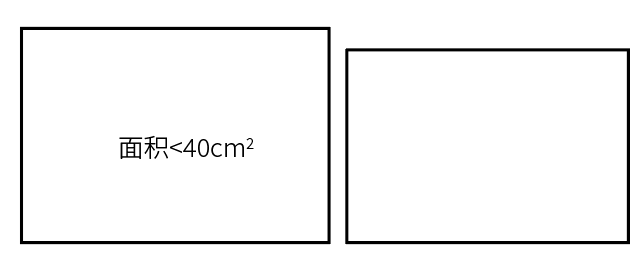

商品標簽最大面面積＜40cm2

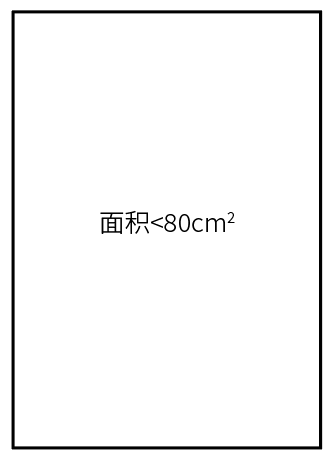

全部可印刷面積＜80cm2

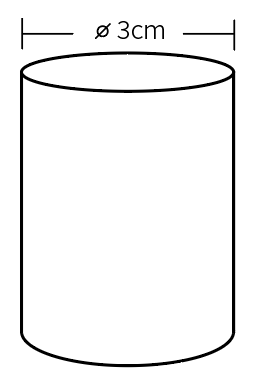

產品直徑直徑＜3cm

13位（EAN-13)條形碼由廠商識別代碼、商品項目代碼和校驗碼4部分組成。

有4種結構種類

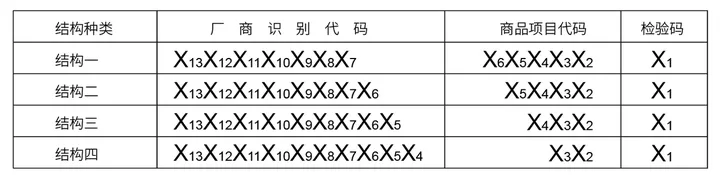

EAN-13  4種結構種類

廠商識別代碼由7~10位數字組成，中國物品編碼中心負責分配和管理，其中前3位代碼為前綴碼，我國的條形碼前綴為690~695，這是國際物品編碼協會分配的。

商品項目代碼由5~2位數組成，一般由廠商編制，也可以由中國物品編碼中心負責編制。

校驗碼為1位數字，用于檢驗整個編碼的正誤。

8位（EAN-8)條形碼由前綴碼、商品代碼和校驗碼3部分組成。

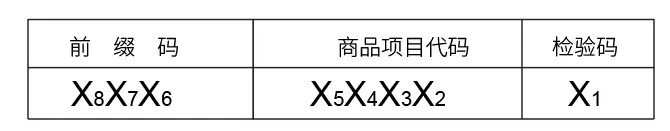

EAN-8 的結構種類

前綴碼為690~695，這是國際物品編碼協會分配的。

商品項目代碼由4位數字組成，中國物品編碼中心負責編制。

校驗碼為1位數字，用于檢驗整個編碼的正誤。

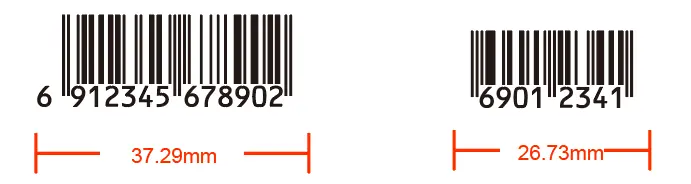

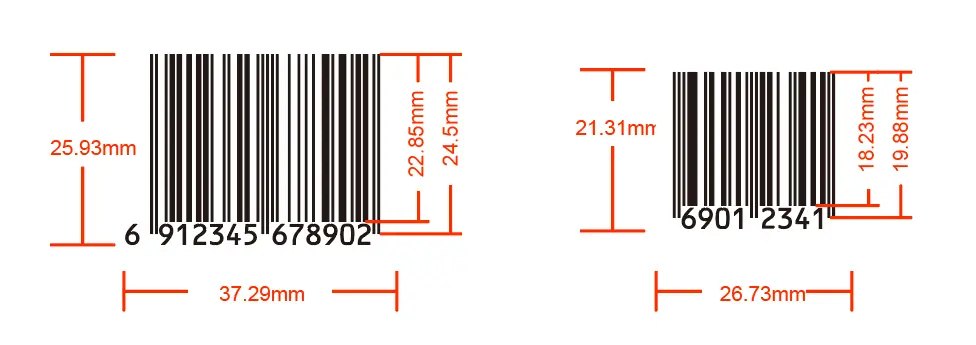

13位（EAN-13)條形碼的基本尺寸為37.29x25.93mm，8位（EAN-8)條形碼的基本尺寸為26.73x21.31mm，原則上國家推薦縮放范圍為基本尺寸的80%~200%。

條形碼基本尺寸

當放置條形碼位置過窄，可以在基本尺寸上將條形碼高度縮短，但寬度不變。

高度縮小后條碼尺寸

條碼顏色搭配建議

白色底

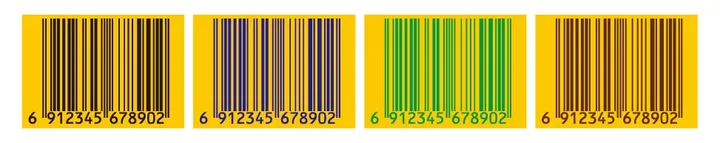

橙色底

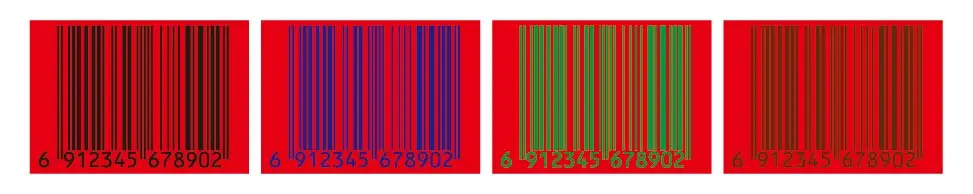

紅色底

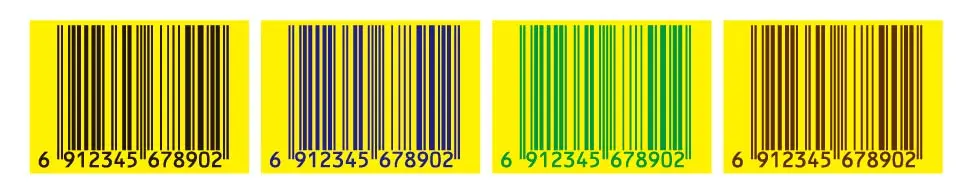

黃色底

如果空白位顏色沒有以上列表所示，建議把空白位顏色做成白色

附件：條碼相關標準解讀

【標準解讀】商品條碼 條碼符號放置指南 （一）

文章來源：中國條碼技術與應用協會　　　　　2023年08月18日

　 商品條碼符號放置通則

　　選擇與應用環境相匹配的條碼符號

　　應根據預計的掃描環境，在商品或物流單元上放置符合儲運包裝、物流單元等規定的條碼符號。在零售商品上應放置EAN-13、UPC-A、EAN-8或UPC-E條碼符號；在儲運包裝商品上可以放置EAN-13、UPC-A、ITF-14或UCC/EAN-128條碼符號；在物流單元上應放置UCC/EAN-128條碼符號。

　　避免不同條碼標識沖突

　　在一個商品上不應出現兩個或兩個以上表示不同商品代碼的條碼符號。

　　確定合適的條碼符號數量

　　通常在一個商品上只放置一個表示商品代碼的條碼符號。但是對于沉重的或體積大的零售商品和不規則包裝的零售商品，以及儲運包裝商品、物流單元，推薦在一個商品上放置兩個或更多數目的表示同一個商品代碼的條碼符號。

位置相對統一及便于掃描

條碼符號在各類商品項目上放置的位置應相對統一、便于掃描操作和識讀

　　避免選擇的位置

　　應避免把條碼符號放置在：會使條碼符號變形和受其它損害的地方；有穿孔、沖切口、開口、裝訂釘、拉絲拉條、接縫、折疊、折邊、交迭、波紋、隆起、褶皺、其它圖文和紋理粗糙等地方；轉角處或表面曲率過大的地方；會被包裝的折邊或懸垂物遮蓋的地方。

　　選擇適當?shù)臈l碼符號放置方向

　　在商品包裝上條碼符號宜橫向放置。橫向放置時，條碼符號的供人識別字符應為從左至右閱讀。在印刷方向不能保證印刷質量和商品包裝表面曲率及面積不允許的情況下，可以將條碼符號縱向放置。縱向放置時，條碼符號供人識別字符的方向宜與條碼符號周圍的其它圖文相協調。

　　如特殊情況需將條碼符號放置于商品包裝曲面上，應根據表面曲度做具體調整。

【標準解讀】商品條碼 條碼符號放置指南 （二）

文章來源：中國條碼技術與應用協會　　　　　2023年08月18日

　 零售商品條碼符號的放置

　　首選位置：首選的條碼符號位置在商品包裝背面的右側下半?yún)^(qū)域內。

　　注：本規則不適用于不規則包裝商品、連續出版物和部分透明塑料包裝的商品。

　　其他位置：商品包裝背面不適宜放置條碼符號時，可選擇商品包裝另一個適合的面的右側下半?yún)^(qū)域放置條碼符號。但是對于體積大的或笨重的商品，條碼符號不應放置在商品包裝的底面。

　　邊緣間距：條碼符號與商品包裝鄰近邊緣的間距不應小于8mm或大于100mm

　 常見類型包裝上條碼符號的放置

　　箱型包裝

　　對箱型包裝，條碼符號宜印在包裝背面的右側下半?yún)^(qū)域，靠近邊緣處；包裝背面不適合印條碼符號時，可印在正面的右側下半?yún)^(qū)域。

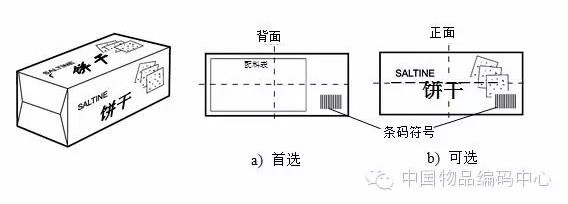

圖1　箱型包裝示例

　　瓶型和壺型包裝

　　條碼符號宜印在包裝背面或正面的右側下半?yún)^(qū)域。不應把條碼符號放置在瓶頸、壺頸處

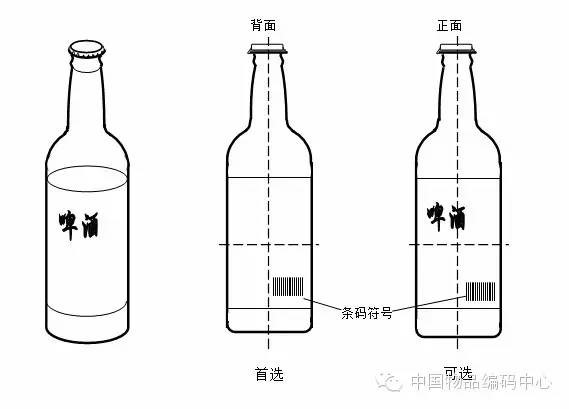

圖2　瓶型包裝示意圖

　　袋型包裝

　　條碼符號宜放置在包裝背面或正面的右側下半?yún)^(qū)域，盡可能靠近袋子中間的地方，或放置在填充內容物后袋子平坦、不起皺折處。不應把條碼符號放在接縫處或折邊的下面。

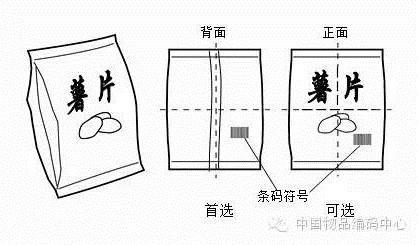

圖3　袋型包裝示例

　　體積大或笨重的商品包裝

　　對于有兩個方向上（寬/高、寬/深或高/深）的長度大于45cm，或重量超過13kg的商品包裝。條碼符號宜放置在包裝背面右側下半?yún)^(qū)域。

　　包裝背面不宜放置時，可以放置在包裝除底面外的其他面上。每個商品上可以使用兩個同樣的、標識該商品的商品條碼符號，一個放置在包裝背面的右下部分，另一個放置在包裝正面的右上部分，并可將其商品條碼符號的供人識別字符高度放大至16mm以上，印在條碼符號的附近。

【標準解讀】商品條碼 條碼符號放置指南 （三）

文章來源：中國條碼技術與應用協會　　　　　2023年08月18日

　 儲運包裝商品上條碼符號的放置

　 包裝箱

　　符號位置

　　可以把表示同一商品代碼的條碼符號放置在儲運包裝商品箱式外包裝的所有四個直立面上；也可以放置在相鄰兩個直立面上。如果僅能放置一個條碼符號，則應根據配送、批發、存儲等的約束條件和需求選擇放置面，以保證在存儲、配送及批發過程中條碼符號便于識讀。

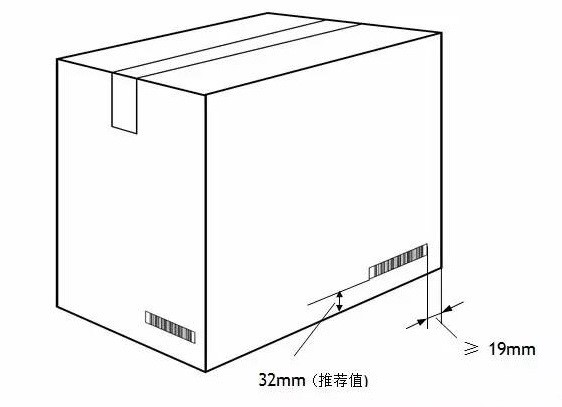

圖1　儲運包裝箱上條碼符號的放置

　　符號方向

　　條碼符號應橫向放置，使條碼符號的條垂直于所在直立面的下邊緣。

　　邊緣間距

　　條碼符號下邊緣到所在直立面下邊緣的距離不小于32mm、推薦值為32mm；條碼符號到包裝垂直邊的距離不小于19mm。

　　附加的條碼符號

　　商品項目已經放置了表示商品代碼的條碼符號，還需放置表示商品附加信息（如貿易量、批號、保質期等）的附加條碼符號時，放置的附加符號不應遮擋已有的條碼符號；附加符號的首選位置在已有條碼符號的右側，并與已有的條碼符號保持一致的水平位置。應保證已有的條碼符號和附加條碼符號都有足夠的空白區。

　　如果表示商品代碼的條碼符號和附加條碼符號的數據內容都能用UCC/EAN-128條碼符號來標識，則宜把兩部分數據內容連接起來，做成一個條碼符號。

　 淺的盒或箱

　　高度小于50mm、大于等于32mm的盒或箱

　　當包裝盒或包裝箱的高度小于50mm,但大于或等于32mm時，供人識別字符可以放置在條碼符號的左側，并保證符號有足夠?qū)挼目瞻讌^(qū)。條碼符號（包括空白區）到單元直立邊的間距應不小于19mm。有時在變量單元上使用主符號和附加符號兩個條碼符號。如果必須把條碼符號下面的供人識別字符移動位置，則主符號的供人識別字符應放在主符號的左側；附加符號的供人識別字符應放在附加符號的右側。

　　高度小于32mm的盒或箱

　　當包裝盒或包裝箱的高度小于32mm時，可以把條碼符號放在包裝的頂部，并使符號的條垂直于包裝頂部面的短邊。條碼符號到鄰近邊的間距應不小于19mm。

圖2　淺的盒或箱上條碼符號的放置

【標準解讀】商品條碼 條碼符號放置指南 （四）

文章來源：中國條碼技術與應用協會　　　　　2023年08月18日

　 物流單元上條碼符號的放置

　　符號位置

　　每個完整的物流單元上至少應有一個印有條碼符號的物流標簽。物流標簽宜放置在物流單元的直立面上。推薦在一個物流單元上使用兩個相同的物流標簽，放置在相鄰的兩個面上，短的面右邊和長的面右邊各放一個。

　　符號方向

　　條碼符號應橫向放置，使條碼符號的條垂直于所在直立面的下邊緣。

　　條碼符號放置

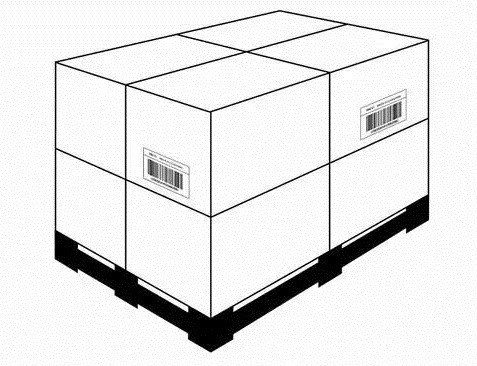

　　托盤包裝

　　條碼符號的下邊緣宜處在單元底部以上400mm至800mm的高度范圍內，對于高度小于400mm的托盤包裝，條碼符號宜放置在單元底部以上盡可能高的位置；條碼符號（包括空白區）到單元直立邊的間距應不小于50mm。

　　箱包裝

　　條碼符號的下邊緣宜在單元底部以上32mm處，條碼符號（包括空白區）到單元直立邊的間距應不小于19mm。

　　如果包裝上已經使用了EAN-13、UPC-A、ITF-14或UCC/EAN-128等標識貿易項目的條碼符號，印有條碼符號的物流標簽應貼在上述條碼符號的旁邊，不能覆蓋已有的條碼符號；物流標簽上的條碼符號與已有的條碼符號保持一致的水平位置。

條碼設計——條碼符號的選擇

文章來源：中國條碼技術與應用協會　　　　　2023年08月18日

　　1、零售商品

　　零售商品可選用EAN條碼表示。在我國，目前主要采用EAN商品條碼標識零售商品，包括EAN-13商品條碼和EAN-8商品條碼。EAN-13商品條碼示例如圖1所示。

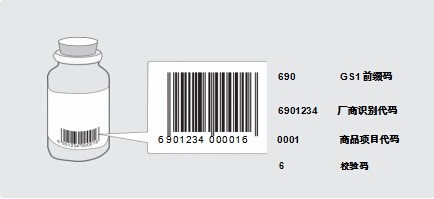

圖1  EAN-13商品條碼實例

　　2、非零售商品

　　非零售商品的符號表示有多種，如EAN/UPC條碼、ITF-14條碼、UCC/EAN-128條碼或GS1 DataBar條碼。采用EAN/UPC條碼表示非零售商品時，其方法與零售商品相同。UCC/EAN-128條碼及GS1 DataBar條碼可用于表示商品附加屬性信息。

　　3、物流單元

　　物流單元的SSCC和應用標識符“00”采用UCC/EAN-128條碼表示，如圖2所示。

圖2  表示物流單元的UCC/EAN-128條碼

條碼設計----條碼尺寸的選擇

文章來源：中國條碼技術與應用協會　　　　　2023年08月18日

　　條碼尺寸是隨放大系數的變化而放大或縮小的。EAN的放大系數一般在0.80～2.00的范圍內選擇。當放大系數為1.00時，EAN-13商品條碼的符號尺寸如圖3所示，EAN-8商品條碼的符號尺寸如圖4所示。有關放大系數的其他具體介紹請見條碼符號放大系數頁面。

條碼設計----左右側空白區

文章來源：中國條碼技術與應用協會　　　　　2023年08月18日

　　空白區位于條碼符號最左和最右側，與空的反射率相同的區域。左右側空白區的寬度尺寸是成功識讀條碼符號的重要條件之一，也是系統成員在設計和印刷商品包裝時最易忽略的要素。

　　當放大系數為1.00時，EAN-13條碼符號的左、右側空白區的最小寬度尺寸分別為3.63mm和2.31mm；EAN-8條碼的左、右側空白區的最小寬度為2.31mm。在一定的放大系數下，凡是空白區小于國家標準要求的最小寬度尺寸的條碼即判定為不合格條碼。

　　同樣適用于零售商品標識的GS1 DataBar條碼，不需要空白區。

條碼設計----條碼顏色的搭配

文章來源：中國條碼技術與應用協會　　　　　2023年08月18日

　　條空顏色搭配是指條碼符號中條和空的顏色組合搭配。條碼是使用專用識讀設備依靠分辨條空的邊界和寬窄來實現的。商品條碼掃描識讀設備通常采用紅光作為掃描光，因此在設計條/空顏色時，應選對紅光反射低的顏色做條色，選對紅光反射率高的顏色做空色。所以，條與空的顏色反差（反射率）越大越好。條空顏色搭配應符合GB 12904-2008《商品條碼 零售商品編碼與條碼表示》國家標準的相關要求。

　　由于黑色可吸收各種波長的可見光，白色能反射各種波長的可見光，因此，黑條白空是最理想的顏色搭配。

　　通常條碼符號的條空顏色可參考表1、表2進行搭配。

表1 可搭配顏色

條碼設計----位置方向的選擇

文章來源：中國條碼技術與應用協會　　　　　2023年08月18日

　　1、位置選擇

　　條碼符號位置的選擇應以符號位置相對統一、符號不易變形、便于掃描操作和識讀為準則。首選位置宜在商品包裝背面的右側下半?yún)^(qū)域內。（商品包裝正面是指商品包裝上主要明示商標和商品名稱的一個外表面）。條碼符號與商品包裝臨近邊緣的間距應不小于8mm或不大于100mm。商品包裝背面不適宜放置條碼符號時，可選擇商品包裝另一個適合的面的右側下半?yún)^(qū)域放置條碼符號。對于體積大的或笨重的商品，條碼符號不應放置在商品包裝的底面。

條碼符號放大系數

文章來源：中國條碼技術與應用協會　　　　　2023年08月18日

　　放大系數是條碼設計尺寸與條碼標準板尺寸的比值，由于條高的截短會影響條碼符號的識讀，因此不應隨意截短條高。

　　不同放大系數所對應的模塊寬度、EAN-13/UPC-A、EAN-8的主要尺寸如表1所示，UPC-E商品條碼與放大系數的對應關系如表1所示。

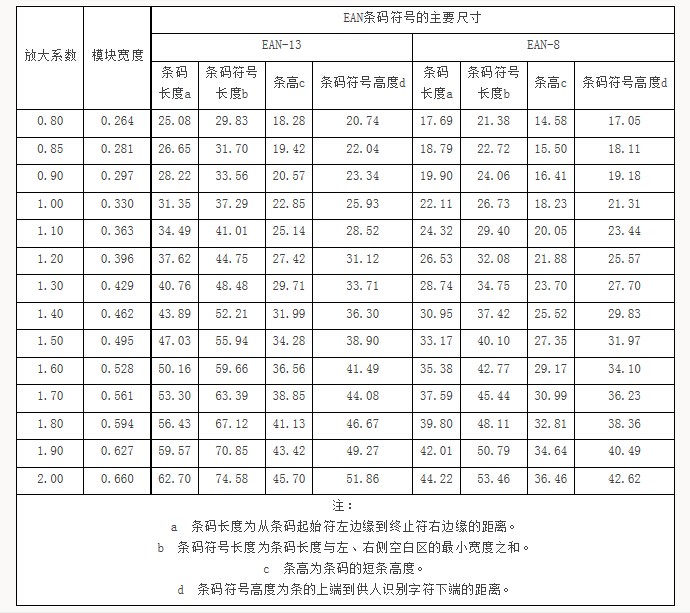

表1  放大系數與模塊寬度、商品條碼符號主要尺寸對照表    單位：毫米

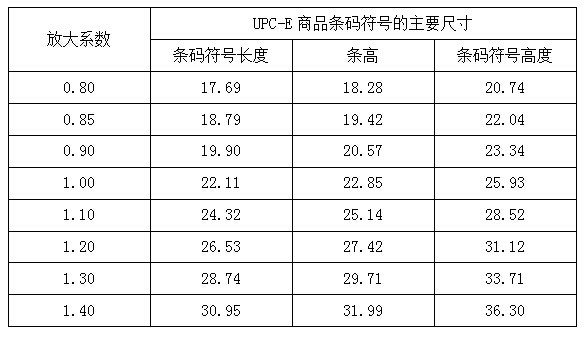

表2  放大系數與UPC-E商品條碼符號主要尺寸對照表    單位：毫米

　　ITF-14條碼符號的放大系數范圍為0.625～1.200。條碼符號的大小隨放大系數的變化而變化。當放大系數為1.00時，ITF-14條碼符號各個部分的尺寸如圖1所示。條碼符號四周應設置保護框。保護框的線寬為4.8mm，線寬不受放大系數的影響。下圖為ITF-14條碼符號（放大系數為1.000）。

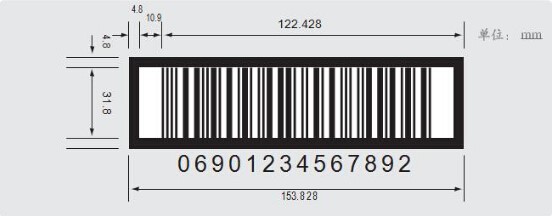

圖1  ITF-14條碼符號尺寸示意圖    單位：毫米

　　UCC/EAN-128條碼符號的放大系數范圍為0.50～0.84，在物流單元標簽上，UCC/EAN-128條碼的最小放大系數為0.50。條碼符號的條高應大于或等于32mm，其中，供人識讀的字符包括發貨人、收貨人、地址和公司等信息，高度不小于3mm。符號的實際高度應根據具體的要求確定。左右側空白區的寬度不小于10個模塊寬。

　　不同放大系數的條碼，它們的尺寸誤差要求也不同。放大系數越小，尺寸誤差要求越嚴。0.85以下放大系數的條碼大多數印刷廠印刷質量都得不到保證，因此建議企業不要采用0.85以下放大系數的條碼。如只是高度尺寸不夠，則可以用不減小條碼放大系數而在印刷制版時適當截去部分條高的方法來解決。由于條碼識讀器性能的提高，截去部分條高一般不會影響掃描識讀。

條碼質量

文章來源：中國條碼技術與應用協會　　　　　2023年08月18日

　　條碼質量是保證條碼可被正確識讀的非常重要的決定因素，是POS商店實現商品準確、快速掃描結算的先決條件。條碼符號質量的好壞直接關系到制造商、銷售商和印刷企業等幾方利益。

　　在實際應用中，由于條碼識讀設備識讀環境的不同，對條碼符號質量水平的要求就會有所不同，條碼符號的質量要求由國家標準按符號等級的形式規定。

　　零售商品條碼符號等級不得低于1.5/06/760，這是對商品條碼符號的最低質量要求。其中，1.5為符號等級；06為測量孔徑標號（測量孔徑為0.15mm）；670（nm）為測量光波長，其允許偏差為±10nm。

條碼生成設備

文章來源：中國條碼技術與應用協會　　　　　2023年08月18日

　　條碼生成設備可被分為打印生成、噴碼生成、蝕刻生成。

　　1、打印生成

　　條碼打印設備主要用于條碼標簽的打印。目前，打印條碼標簽有兩種方式：專用條碼打印機打印和普通打印機打印。

　　條碼打印機又可被細分為“熱敏式打印機”或“熱轉印打印機”。

　　2、噴碼生成

　　噴碼機是一種在線生產產品時，在產品上噴印可變信息的設備。由于該設備的技術特性，使得它可以在速度很快的情況下，準確賦予每件產品不同的編號（標識速度可達每分鐘上百米，完成對上千個產品的標識）。因此，它在現代化的大規模生產上得到了廣泛的應用。市場上流通的大量產品的生產日期、產品批號等都采用噴碼的標志方式，噴碼機更是在產品表面噴印條碼的首選設備。

　　3、蝕刻生成

　　蝕刻(etching)技術是指將材料使用化學反應或物理撞擊作用而移除的技術，可分為濕蝕刻(wet etching)和干蝕刻(dry etching)。

　　金屬蝕刻，也稱為光化學金屬蝕刻（photochemical etching），是指通過曝光制版、顯影后，將要金屬蝕刻區域的保護膜去除，在金屬蝕刻時接觸化學溶液，達到溶解腐蝕的作用，形成凹凸或者鏤空成型的效果。經過不斷的改良和工藝設備的發展，蝕刻可用于金屬條碼的制作。對于金屬條碼的具體介紹，請參閱條碼頁面。
